在现代工业自动化、数据中心和智能建筑系统中，热控电缆（如热电偶、热电阻补偿导线）、计算机电缆（如数据总线、以太网电缆）以及光缆（用于高速数据传输）是构成神经系统般的关键组件。而电缆桥架，作为这些线缆的支撑、敷设和保护主体，其设计与选型直接影响着整个系统的可靠性、安全性与可维护性。本文将系统阐述这几类关键要素及其在电缆桥架中的整合应用。
一、 核心线缆类型与特性
- 热控电缆：主要用于过程自动化中的温度测量与信号传输。其核心特点是需要抵抗现场恶劣环境（如高温、腐蚀、电磁干扰），并确保温度信号的准确性与稳定性。通常采用屏蔽结构，并可能具备耐高温、阻燃等特殊护套。
- 计算机电缆：涵盖各类网络通信与控制系统信号线，如RS-485、Profibus、以太网线（如Cat5e、Cat6a）。其关键在于保障数据传输的完整性，具备良好的屏蔽性能（如铝箔、编织网屏蔽）以抵御电磁干扰（EMI），减少信号衰减与误码率。
- 光缆：以光脉冲传输数据，具有带宽极高、抗电磁干扰能力极强、传输距离远、安全性好等突出优点。常用于主干网络、跨建筑连接及高电磁干扰环境。需注意其弯曲半径小、抗压能力相对较弱，敷设时需特别保护。
二、 电缆桥架的关键作用与选型
电缆桥架并非简单的托盘，而是一个系统化的敷设解决方案，主要功能包括：
- 支撑承载：有序承托各类电缆的重量。
- 隔离保护：物理上隔离不同电压等级、信号类型的电缆，防止相互干扰与意外损伤。
- 散热管理：开放式或梯式的设计有助于线缆散热，尤其是大电流动力电缆与密集的数据电缆共架时。
- 便于维护与扩容：为未来线路的增减、检修提供清晰路径与便利。
选型要点：

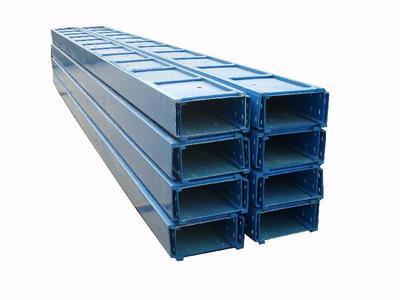

- 类型选择：根据敷设环境与线缆特性，可选择梯级式、托盘式、槽式、组合式等。例如，数据中心常选用高密度、带盖板的槽式桥架以保护大量精密线缆；工业现场可能选用坚固耐腐蚀的梯级式以便散热与维护。
- 材质：常见的有镀锌钢、不锈钢（耐腐蚀）、铝合金（轻便、防锈）及阻燃高分子材料。
- 载荷等级：必须根据计划敷设的所有电缆（包括热控、计算机、光缆及其他动力电缆）的总重量及可能的未来扩容，计算并选择足够载荷与刚度的桥架。
- 防火与防腐：在特定环境（如化工、户外）需考虑桥架的防腐涂层或材质，以及在防火分区需选用符合耐火等级的桥架。
三、 系统整合敷设的最佳实践
将不同类型线缆在桥架内合理敷设至关重要：
- 分层与分区：
- 强电弱电分离：动力电缆（如设备供电）与热控、计算机、光缆等弱电信号电缆应分设于不同桥架，或在同一桥架内用金属隔板严格分隔，最小间距需符合规范（通常建议大于300mm），以防电磁干扰。
- 信号类型隔离：敏感的模拟信号电缆（如某些热控信号）与数字通信电缆（如计算机网线）也宜适当分隔或采用独立屏蔽。
- 光缆的特殊处理：
- 光缆应布置在桥架的内侧或专用子架中，避免挤压和过度弯曲。进出桥架的弯曲处需保证不小于其最小动态弯曲半径。
- 可考虑使用垂直安装的线缆管理器或专用光纤槽道来整理和保护光缆跳线。
- 标识与管理：
- 所有线缆在敷设时应在两端及中间间隔做好清晰、持久的标签，标明编号、类型、起点终点。
- 桥架路径上也应设置标识牌，指示区域与走向。
- 使用扎带、理线环等工具使线缆整齐有序，不仅美观，更利于散热和故障排查。
- 接地与屏蔽连续性：
- 金属桥架本身应可靠接地，形成连续的接地系统。
- 对于屏蔽电缆，其屏蔽层也应按照规范在端接处良好接地，以确保屏蔽效果。桥架为屏蔽层接地提供了良好的路径基础。
四、
热控电缆、计算机电缆、光缆与电缆桥架共同构成了现代工业与信息系统的“血脉”与“骨架”。成功的项目不仅在于选用高质量的单个产品，更在于从系统角度进行前瞻性设计、合理选型与规范施工。遵循强弱电分离、合理分区、规范标识和可靠接地的原则，通过电缆桥架这一载体进行整合敷设，才能最大化地保障信号传输质量、系统稳定性和长期运维的便捷性，为智能化设施奠定坚实可靠的基础。
